導波雷達測量

行程時間原理

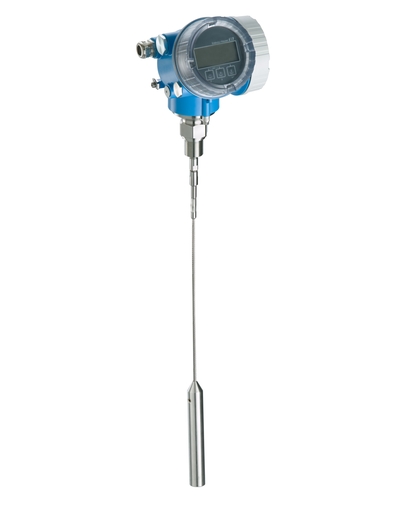

Levelflex FMP56

適用于固體散料物位測量的經濟、高效的基本型儀表

Levelflex FMP56專用于固料貯倉或儲罐等工況條件下的物位測量。即使在粉塵嚴重的狹窄貯倉或有障礙物的船艙，FMP56也能提供最穩定的測量值。FMP56用于粉狀、粒狀等固體散料連續物位測量。測量不受粉塵、進料噪音、溫度、氣相介質的影響。

產品規格參數

測量精度

纜式探頭：+/- 2 mm (0.08 in)

過程溫度

–40...+120 °C

(–40...+248 °F)

過程壓力（絕壓）/最大過壓限定值

真空...16 bar

(真空...232 psi)

最大測量距離

纜式探頭：12 m (40 ft) ；最小介電常數DK>1.4

主要接液部件

纜式探頭：

304、316、316Ti、316L、PEEK、PPS、PA

優勢

即使在多變的測量產品或過程條件下，依然保持可靠測量

HistoROM集成數據存儲單元，帶來快速便捷的調試、維修和診斷

多回波追蹤創新技術，為測量結果帶來高度可靠性

硬件與軟件根據IEC 61508標準開發，達到SIL3級別

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的引導式操作概念（現場或通過控制系統）

通過世界權威的SIL和WHG實驗認證，節約您的時間與經濟成本

應用領域

采用纜式測量

過程連接：?" 螺紋或變徑法蘭

溫度：-40 到 +120°C (-40 到 +248°F)

壓力：-1 到 +16bar (-14.5 到 +232psi)

最大測量范圍：12m (39ft)

精度：± 2mm (0.08")

國際防爆保護認證, SIL, 5點線性協議

特征和規格

連續料位測量

測量原理

導波雷達

特點/應用

基本型設備，最大拉力為12kN

纜式探頭

內置數據儲存單元，工廠預標定，可靠測量：粉塵環境、高窄料倉、內部安裝有裝置的容器。

特點

Heartbeat Technology,

Bluetooth? commissioning,

Operation and maintenance SmartBlue App,

HistoROM,

RFID TAG for easy identification

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）

測量精度

纜式探頭：+/- 2 mm (0.08 in)
